[Navicat12] 리버스 엔지니어링(Reverse Engineering)으로 테이블 ERD 추출하는 방법

Navicat12 리버스 엔지니어링(Reverse Engineering)으로 테이블 ERD 추출하는 방법

Navicat12를 통해 리버스 엔지니어링(역공학)을 통해 DB에 생성된 테이블들을 ERD로 추출할 수 있습니다. DBA나 DB를 설계해야 하는 아키텍트 레벨의 개발자라면 매우 유용할 기능입니다.

전자정부 프레임웍의 기본 생성 DB를 기준으로 ERD 추출방법을 알아보겠습니다. DB는 MariaDB이지만 DB 종류에 상관없이 과정은 같습니다.

나비켓에 접속 후 원하는 DB에 접근합니다.

Table 목록에 가서 ERD로 추출할 테이블들을 선택 후 마우스 우클릭 > Reverse Table to Model을 클릭합니다.

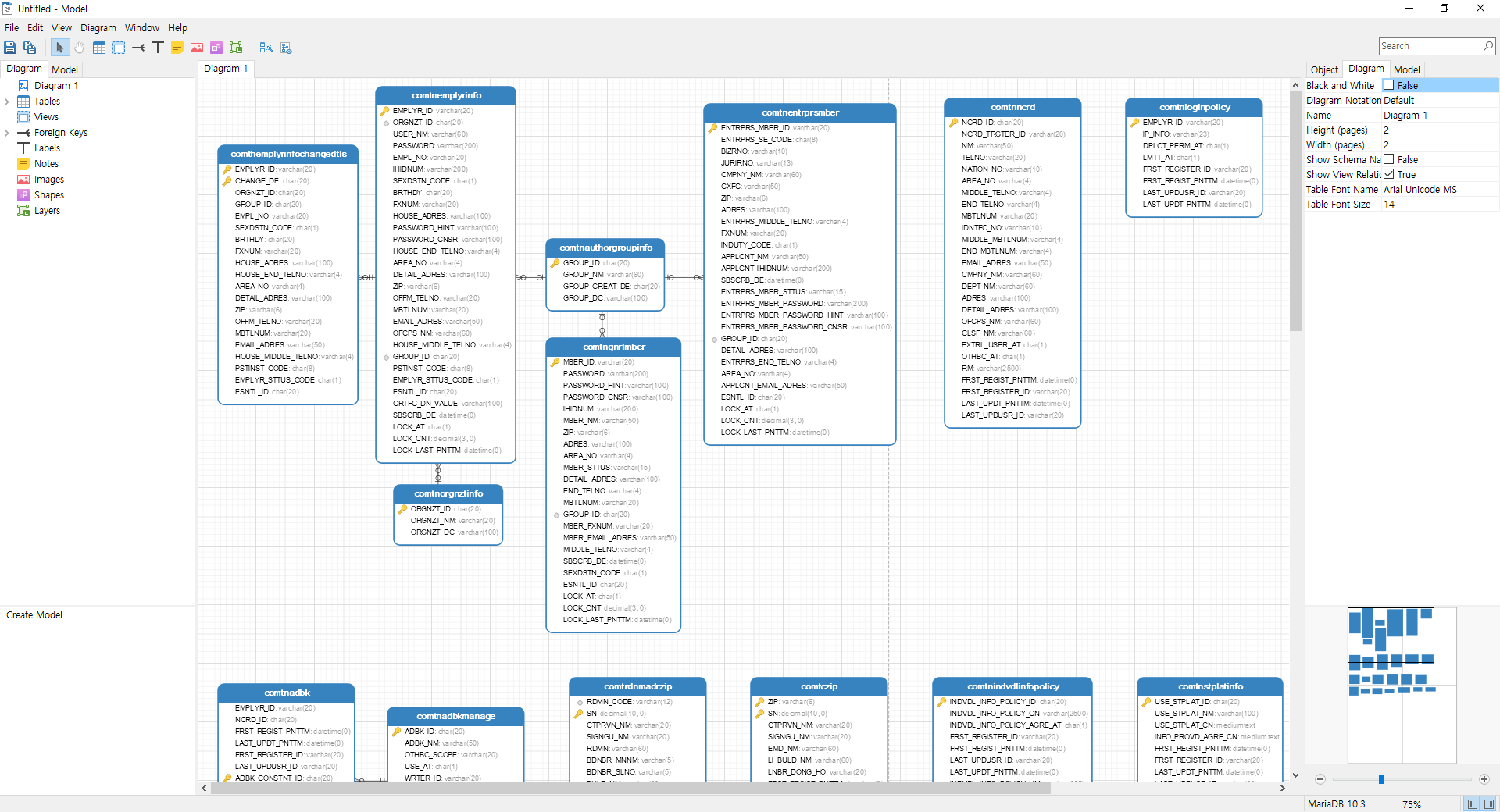

ERD가 추출되었습니다. 매우 심플합니다.
