[WorkBench] MYSQL 워크벤치 Reverse Engineer 툴로 ERD 추출하기

워크벤치 Reverse Engineer 툴로 ERD 추출하기

MySQL의 무료 관리 툴인 워크벤치는 기존 만들어진 DB 스키마를 기준으로 ERD를 추출하는 Reverse Engineer 툴을 제공합니다.

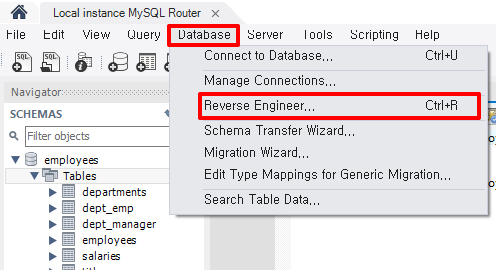

워크벤치를 통해 root 계정으로 접속합니다. 이후 상단 메뉴의 Database > Reverse Engineer...를 클릭합니다.

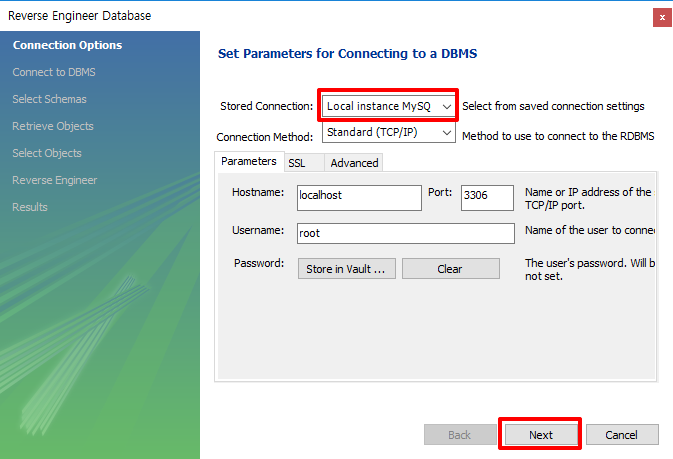

Stored Connection을 선택하면 아래 Parameters가 자동으로 채워집니다. 이후 Next 클릭.

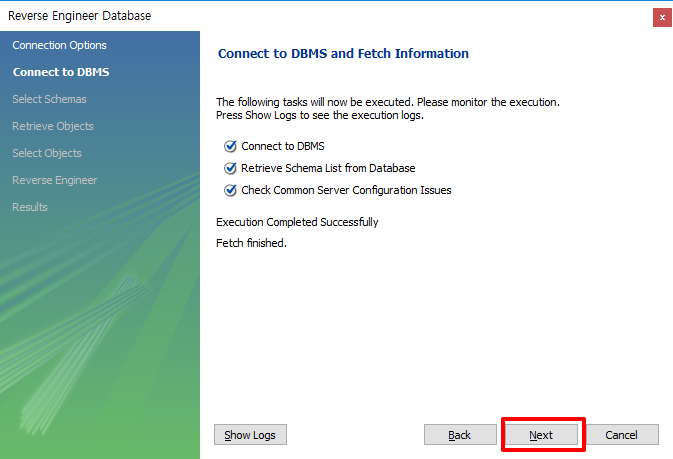

몇 가지 검사가 완료됩니다. Next.

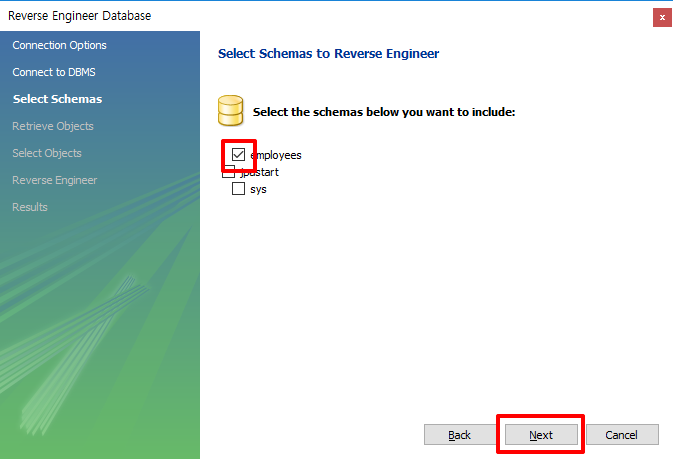

Reverse Engineering을 실행할 스키마를 선택하고 Next를 클릭합니다.

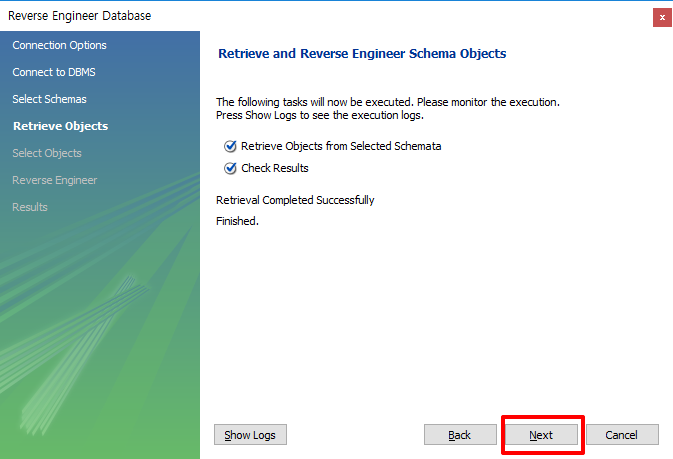

또다시 검사가 완료되면 Next 클릭.

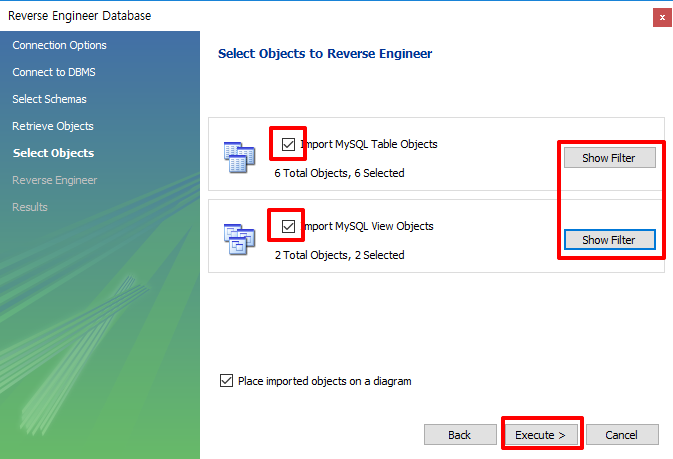

추출할 대상 데이터베이스 객체들을 체크하고 Execute > 를 클릭합니다. Show Filter를 클릭하면 더욱 세밀하게 필터링 하여 선택할 수 있습니다.

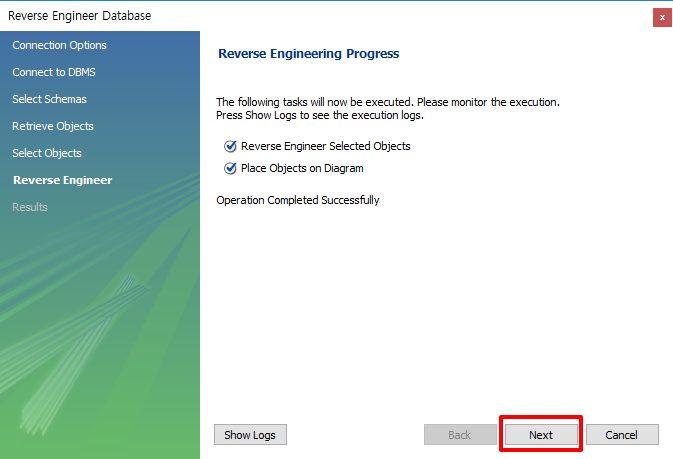

Reverse Engineering이 완료되었습니다. 이후 Next > Finish

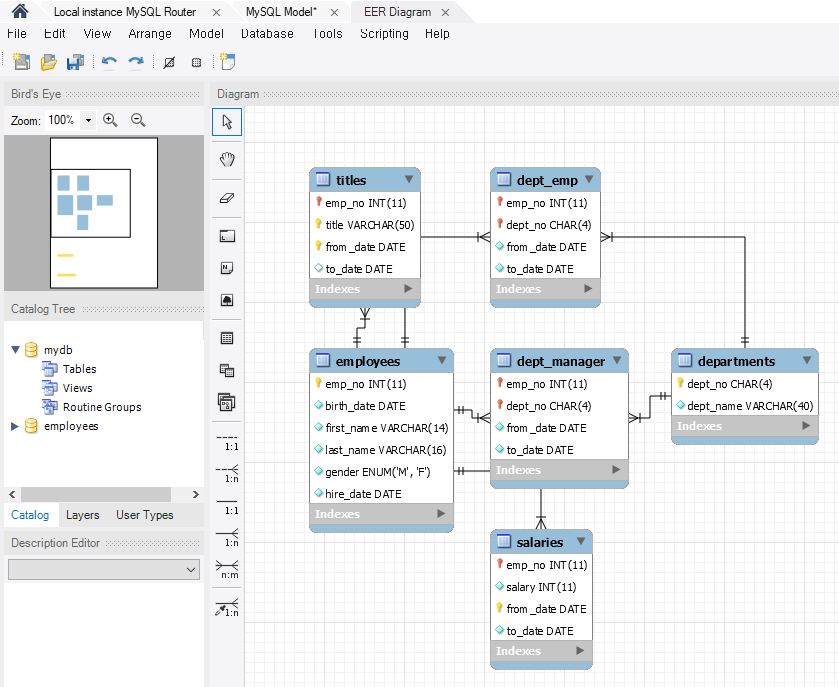

다음과 같이 ERD가 추출되었습니다.

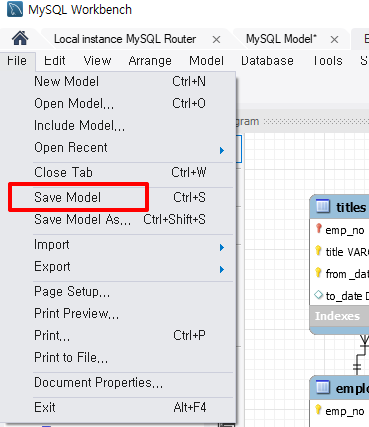

추출된 결과를 저장해두면 나중에 다시 사용할 수 있습니다. File > Save Model

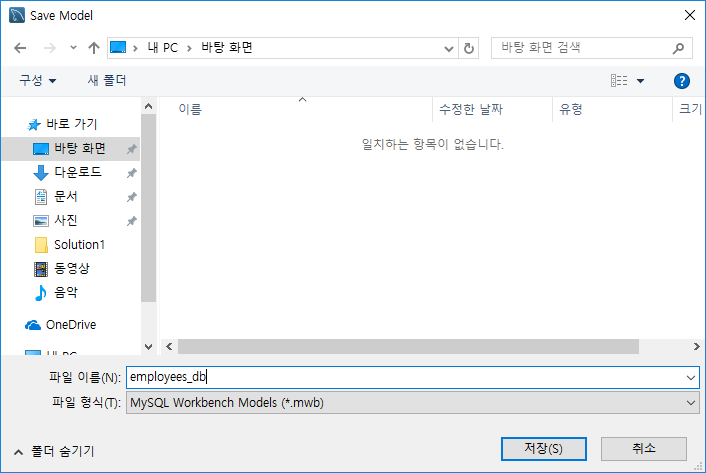

원하는 위치에 저장합니다.
